jueves, 31 de mayo de 2012

Cables de Video: Sega Saturn

La consola Sega Saturn usa un conector de salir Mini-Din de 10 pines, difícil de conseguir normalmente. Esta consola pone en el conector no solo el video compuesto, sino las señales de Crominancia (Croma) y de Luminancia (Luma), que permiten montar un conector S-Video (que significa Separated-Video ya que las señales están separadas, no Super-Video). Cuando sumas las dos señales mediante un condensador, se genera la señal de AV, pero al viajar por separado se permite aumentar el ancho de banda de las señales, lo que dará mejor calidad, aunque en la práctica no se aprecia mucho esta ganancia.

CABLE RGB

Conexiónes desde el lado de soldadura

CABLE AV

Conexiónes desde el lado de soldadura

CABLE S-VIDEO

Conexiónes desde el lado de soldadura

martes, 29 de mayo de 2012

Log de Reparaciones: Para Roberto Martín

Entradas relacionadas con los MOD:   Mega Drive II,   Mega Drive II placa pequeña,   32X


Roberto Martín me envió una Mega Drive II y una 32X para hacerle el MOD de 50/60 y región, se los envié, y hubo algún problema, sobre todo el que no funcionaban a 60Hz en color al no usar cables RGB, por lo que me las volvió a enviar, esta vez junto a una unidad de  Mega-CD 2, los alimentadores y cables.


Recibido 21/05/2012 Finalizado 27/05/2012 Precio Cambalache


Aparato................: MegaDrive II, 32X, Mega CD 2 N/Serie
MOD Solicitado..: MOD 50/60 con led Bicolor y desbloqueo, desbloqueo de la 32X, cables RGB para la Mega y la 32X
MOD Efectuado.: Se colocan dos interruptores y se cambia el led original por dos led (verde y rojo) en la Mega, se pone un interruptor en la 32X, se fabrica un cable RGB para la consola, se revisan un cable suelto en la Mega y un falso contacto en la 32X.


La consola y el Mega-CD

La 32X

A 50Hz, Sonic de dos jugadores
con bordes en pantalla

Y la Mega-CD funciona

A 60Hz la misma pantalla ya no
tiene bordes

Pero la Mega-CD no arranca, solución
arrancar en PAL y cambiar luego

La pantalla del Sonic-2 desde la 32X,
no hay problemas

Pero el Doom solo va si coinciden
las regiones

El doom de la 32X en PAL con
bordes en la pantalla

El mismo pero en NTFS, sin bordes
en la pantalla


 Si tenéis dudas, queréis hacer una consulta, o si queréis que os repare o modifique algo,
consultarme al mail, y haré lo posible por ayudaros o reparar vuestros aparatos.

lunes, 28 de mayo de 2012

Acuerdo de colaboración con Hardcore Gamer

He llegado a un acuerdo de colaboración con esta conocida tienda on-line de consolas y videojuegos de España, que tiene una amplia gama de productos retro y actuales, merchandising, figuras, etc. El acuerdo es de ayuda mutua, yo les ayudaré con las averías y ellos me patrocinan el Blog, a ver si puedo sacar para poder colgarlo en un servidor, no aspiro a mas.

Tienen una iniciativa muy buena para emprendedores, si quieres montar una tienda con su nombre te lo facilitan todo, y si ya tienes una una, ellos te pueden proveer de material, lo que puede ser una buena idea para no acumular stocks, y disponer de mas referencias para tus ventas.

Os recomiendo dar una vueltecita por su página, y no olvidéis mencionarme en vuestras compras.


HardCore-Gamer - Consolas clasicas

Cables: Conexión Mega Drive a la 32X

La consola 32X, también llamada "seta mágica", convierte una Mega Drive I o II en una consola de 32 bits, en lugar de sacar una consola nueva con lector de CD, Sega aprovecho que ya tenía un CD en las MegaDrive, saco este aditamento, lo que hace que se aproveche parte de la circuitería de la máquina, y hace que los juegos sean compatibles, puedes cargar un cartucho de Mega en la 32X. Lo que no sacó fueron muchos juegos, y creo que ninguno de ellos en CD.

La 32X se enchufa a la Mega con un cable que une la salida de vídeo de la Mega con una entrada en la 32X, por lo que es necesario montar un cable de unión. La consola 32X salía con dos cables, uno de 9 pines macho a 9 pines macho para unir la 32X con la Mega Drive II, y uno de 8 pines macho a 9 pines hembra, para usando el otro cable unir la Mega Drive I con la 32X.

Si os falta ese cable, aquí están los esquemas para las Mega Drive I, ya que para la Mega Drive II el cable es directo, debes unir 1 con 1, 2 con 2, y así hasta el 9 con 9.

CABLE AUDIO ESTÉREO


CABLE AUDIO MONO

jueves, 24 de mayo de 2012

Cables de Video: Mega Drive II y 32X

La consola Mega Drive II no tiene salida RF, tiene un conector de salida de vídeo que usa un conector Mini-din de 9 pines, no son difíciles de encontrar hoy día ya que se usan en aparatos de audio también. Este conector es el mismo que usa la 32X para la salida de vídeo.

En este tipo de conectores la masa se saca directamente de la carcasa metálica. La salida de audio es estéreo en esta consola, ya que en el conector están las dos señales.

Como particularidad de esta consolas, cuando les haces el MOD para funcionar a 60Hz, la señal de salida del vídeo es mono por AV, si quieres seguir viéndola en color debes usar un cable RGB.

CABLE RGB AUDIO ESTÉREO


Conexiones vistas desde el lado de soldaduras


CABLE AV AUDIO ESTÉREO

Conexiones vistas desde el lado de soldaduras

Famicom: Mod AV para el Modelo B

Entradas relacionadas:

         Modelo A (Esquemas)Modelo A (Desarrollo), Modelo B, Opción para sacar la señal de AV


Hay dos modelos de placa de la Nintendo Family Computer, la Famicom Japonesa, las primeras tienen dos placas separadas, unidas por cables, una es la placa principal, y en la otra está el modulador y la fuente, estas no sacaban bastante nivel de señal de video, y el modulador lo amplificaba. Posteriormente sacaron un modelo en que las dos placas estaban unidas entre sí directamente, en esta placa la señal de video es mejor y no necesita amplificación. Este mod es para este segundo modelo de placas.

MATERIAL
Hace falta un conector evidentemente, normalmente se usan los RCA, pero por modificar menos la consola, he preferido usar un Jack estéreo, ya que solo necesitamos 3 hilos. Por eso he usado un conector Jack estéreo macho, un Jack estéreo hembra para chasis, y en lugar de montar un cable RCA con sus tres conectores, he comprado uno ya echo y lo he cortado por la mitad, así he podido usarlo en dos MOD, este y una salida AV para una 2600jr. También usaremos un condensador de 47uF 16 voltios para filtrar la señal y evitar que se sature.

Esquema
La placa principal esta soldada a la del modulador, que es la caja metálica, en la foto se ven arriba a la derecha de la placa que tiene 4 puntos de soldadura, debajo de los cuales hay dos más grandes.



Aquí es donde vamos a actuar, para que se vea más claro mirar este otro esquema, de los 4 puntos sacamos video y audio, y de cualquiera de los dos de abajo la masa:




Desarrollo


La consola

Por debajo

Los mandos, cada uno saca el cable
por un lado, y el mando 2 incluye
un micrófono y control del volumen.

Así van los cable por dentro, para
que no se salgan tirando.

Aquí he puesto la salida, arriba a la
derecha o a la izquierda hay sitio

Así va internamente, un poco justo,
los cables hay que soldarlos antes
de meterlo

Los tres cables soldados, el de video
va con un condendador de 47uF,
negativo al punto de soldadura y
positivo al cable

Así he montado el cable, amarillo a
la punta, rojo y blanco al centro, y
las tres masas al otro conector del
Jack.


Y así se ve

La calidad es buena, ojo, si no poneis
el condensador satura demasiado
y no se verá bien.



Si tenéis dudas, queréis hacer una consulta, o si queréis que os repare o modifique algo,
consultarme al mail, y haré lo posible por ayudaros o reparar vuestros aparatos.

miércoles, 23 de mayo de 2012

Cables de Video: Mega Drive I y Master Systems I

Las consola Mega Drive I y Master Systems I usan el mismo conector de salida de vídeo, por lo que el mismo cable sirve para ambas consolas. El conector de salir es un poco especial, no es un DIN-8 circular sino en U (a 45º). En el conector solo hay salida mono, si queremos estéreo hay que añadir un conector a la salida frontal estéreo de la consola.

Como particularidad de estas consolas, cuando les haces el MOD para funcionar a 60Hz, la señal de salida del video es mono, si quieres seguir viendolas en color debes usar un cable RGB.

Pongo cuarto cables diferentes, dos RGB y dos AV, en versiones estéreo y mono:

CABLE RGB AUDIO ESTÉREO


Conexiones vistas desde el lado de soldaduras


CABLE RGB AUDIO MONO

Conexiones vistas desde el lado de soldaduras

CABLE AV AUDIO ESTÉREO

Conexiones vistas desde el lado de soldaduras


CABLE AV AUDIO MONO

Conexiones vistas desde el lado de soldaduras

martes, 22 de mayo de 2012

Diagnostico de averias, un paseo o una odisea (II)

Entradas relacionadas:   Primera parte    Segunda parte    Tercera parte


Bueno, cuando ves la meta cercana, descubres que hay un nuevo recodo en el camino, y a volver ha empezar, las TreamCast se alían en mi contra.

Cuando ya tenía la consola dominada, ahora veo que no lee los juegos, cuando antes ya he jugado con ella. Mas peleas, mas búsquedas, hasta descubrir que ahora es otro de los males típicos de estas consolas, el conector de la fuente es de mala calidad y se desueldan los pines internos. La solución va a ser definitiva, ya la publicaré en una entrada cuando la tenga, que tengo que comprar unas cosas.

Mientras tanto, cojo otra TreamCast que tengo en reparación, que le fallaba precisamente eso, como vi en RetroMadrid, y la activo poniendo los cables directos. Pues será casualidad, pero la consola enciende un minuto, y luego se apaga, igual que la otra, pero con la diferencia de que el ventilador no se apaga nunca.

En fin, el diagnóstico anterior parece equivocado, habrá que volver a empezar, esta vez las sospechas van por los condensadores de la placa base, usa unos SMD similares a los de la placa de sonido de la GameGear, y pueden ser por responsables.

lunes, 21 de mayo de 2012

MOD Master Systems II 50/60 Led bicolor + AV en placa

Entradas relacionadas:  MOD LED-50/60-AV      MOD LED bicolor-50/60/AV
                                    MOD LED-50/60-RGB   MOD LED-50/60-RGB Placa

Esta es otra forma de montar las salidas de AV de una Master Systems II, van directamente sobre la placa del circuito, en lugar de usar conectores atornillados a la carcasa. La ventaja es que no sobresalen de la consola, por lo que quedan un poco mejor, y no cuesta mucho mas de hacer.

Aprovecho para explicar como se monta el LED bicolor en la consola, que es lo mismo de siempre, pero me gusta dejar las cosas claras.

MATERIAL
En esto es lo de siempre, un interruptor de dos posiciones dos circuitos de palanca o deslizante, en este MOD he usado de palanca, un led Bicolor o dos led normales, y tres conectores RCA, pero en este caso de montar en placa


50/60 Hz con LED bicolor
Pongo un esquema del cableado que debemos usar, partiendo de que primero hay que levantar la cuarta pata larga empezando por abajo-izquierda del chip gráfico de la consola, y que la pista en que estaba soldado proporciona los 5 voltios que necesitamos para el LED, solo hacen falta soldar 5 cables, en el esquema creo que se ve claro:

MOD MS2 para 50/60 con led bicolor


  • Morado en el esquema: De donde estaba la pata al circuito A1 del interruptor
  • Azul en el esquema: De la pata levantada al circuito A2 del interruptor
  • Gris en el esquema: De cualquier parte metálica al circuito A3 del interruptor
  • Una resistencia de entre 180 a 200 Ohmios se debe soldar entre los circuitos A1 y B2 del interruptor, o bien se puede sacar de cualquier punto a 5Voltios un cable, que mediante la resistencia conectemos al circuito B2 del interruptor.
  • Verde en el esquema: De la pata verde del LED bicolor o de la pata corta del led verde al circuito B1 del interruptor
  • Gris en el esquema: De cualquier parte metálica (incluso del circuito A1 que ya está a masa) a la pata central del led, o a las dos patas largas de los dos led
  • Rojo en el esquema: De la pata roja del LED bicolor o de la pata corta del led rojo al circuito B3 del interruptor

Primero hay que hacer un agujero
en el interruptor

Para ubicar los LED, tomamos como
referencia el interruptor

Debe quedar cerca pero no tocando

Otra vista

Así se sueldan los dos, si es uno
bicolor es lo mismo con la pata larga.

Otra vista

Levantamos la pata del chip

Soldamos dos cables

De aquí he sacado la masa y los
5 voltios

El interruptor cableado

Led en rojo a 50Hz

Led en verde a 60Hz

Salida AV, vídeo mas sonido con 3 RCA
De momento no ha sacado RGB, aunque se puede hacer, en las que he modeado, pero en la próxima que haga se lo pondré y haré una entrada explicándolo. Este MOD es muy sencillo, este es el esquema:

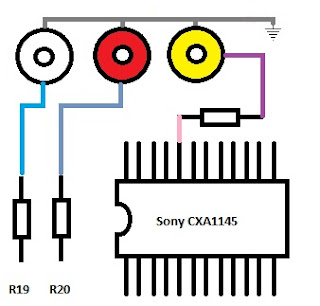

MOD MS2 salida AV y sonido

Primero hay que situar los conectores y agujerear la placa para ubicarlos, he dejado la lengüeta delantera pegada al borde, y he realizado dos agujeros para las otras dos lengüetas.


 Pego cinta aislante para evitar que
el polvo de los taladros invadan
la placa

Limpio se ven los dos agujeros para
cada conector (aquí faltan 2 todavía)

Los tres ubicados

Otra vista de los conectores

Una vez soldados, quedan firmes
y ya tenemos toma de masa en ellos.

Falta cortar la chapa, con una Dremel
y un disco de corte

Se corta los laterales

Y luego el resto, hasta separarlos

Ajustamos hasta que quepa bien

Vista de los tres cables del MOD

Los cables soldados

Así queda por detrás, antes de acabar
de lijar el borde

Y una vista general.



Con esto tenemos los dos MOD efectuados, no es complicado de hacer y queda bastante bien, sobre todo si taladráis bien la carcasa y usáis un interruptor deslizante, no sobresale nada por fuera de la consola.


Vista general

Así ha quedado
