El camino a los ordenadores personales: Procesadores



Índices: El camino al O.P.       Historia de la Informática


Estos son los principales procesadores desarrollados hasta 1976

Aunque los que se quedaron con el mercado fueron Intel, Motorola y MOS, y en menor medida TI con su TMS9900 por usarlo en sus máquinas, y mas minoritario el SC/MP, existieron mas procesadores en la época, desde los primeros que solo eran una parte y hacían falta varios chips para montarlos, o los de 4 bits pensados para calculadoras y usados solo en ellas, la lista sería esta:

1969
Four-Phase Systems, AL1
El AL1 era un chip de 8 bits que contenía ocho registros y una ALU (unidad aritmético-lógica), por lo que no es una CPU en un chip, necesitando varios para formar una. Fue diseñado por Lee Boysel, y formaba parte de un conjunto de nueve chip, que formaban una CPU de 24 bits, usando tres AL1, aunque luego fue denominada como microprocesador, en respuesta a una serie de litigios con Texas Instruments en los 90. Se diseñó un sistema de demostración que usaba un único AL1, RAM ROM, y un dispositivo de entrada-salida.
8 bits
1970
Garrett AiResearch, MP944 (F14A)
El MP944 se usaba en la aviónica del F14A, este chip fue secreto militar y no se usó en ningún otro sistema.
20 bits
375 kHz
1971
Intel 4004
El 4004 fue el primer microprocesador de Intel y el primer procesador completo en un solo chip comercial, desarrollado para su uso en la calculadora Busicom, fue el que comenzó el camino para la informática personal.
4 bits
740 kHz
Pico Electronics PICO1 / General Instrument GI250
En 1971 Pico Electronics y General Instrument presentan su primera colaboración en circuitos integrados,una calculadora completa en un solo chip, desarrollada para la calculadora Monroe / Litton Royal Digital III. Este chip también optaba por ser declarado uno de los primeros microprocesadores o microcontroladores, ya que disponía de ROM, RAM y un juegos reducido de instrucciones en su interior. Las cuatro capas necesarias para su fabricación fueron dibujadas a mano a escala 1:500 en película de mylar, una tarea importante en el momento debido a la complejidad del chip.
4 bits
1972
Fairchild PPS-25
Procesador de 4 bits para uso en calculadoras, pero no era un único chip sino un grupo.
4 bits
400 kHz
Intel 8008
El 8008 era mas de dos veces mas potente que el 4004. Un artículo de 1974 en la revista Radio Electronics presentaba el Mark-8, que utiliza el 8008. The Mark-8 es considerada como una de las primeras computadoras personales, aunque para lo habitual hoy día era muy complicada de construir y manejar.
8 bits
500 kHz
Rockwell PPSK
Procesador de 4 bits para uso en calculadoras.
4 bits
200 kHz
1973
NEC μCOM 4
Procesador de 4 bits para uso en calculadoras.
4 bits
1 MHz
National IMP-16
Primero de 16 bits, pero compuesto por 5 chips separados.
16 bits
715 kHz
Burroughs Mini-D
Procesador de 4 bits para uso en calculadoras.
8 bits
1 MHz
1974
National IMP-8
Grupo de varios chips que forman una CPU.
8 bits
715 kHz
Intel 8080
El 8080 se convirtió en el cerebro del primer ordenador personal, el Altair. Los aficionados a los ordenadores podría comprar un kit por 395$. En cuestión de meses vendió decenas de miles unidades.
8 bits
2 MHz
Mostek 5065
Diseñado para el control de periféricos, potenciaba la entrada/salida y el manejo de interrupciones.
8 bits
1.4 MHz
Toshiba TLCS-12
El que inició la serie de microcontroladores de Toshiba, que todavía se mantiene en el mercado, aunque muy actualizada.
12 bits
1 MHz
General Instrument CP1600
Creado mediante una alianza entre General Instrument y Honeywell, está basado en el diseño del PDP-11 (base de otros como el Western Digital MCP-1600). Su uso mas conocido fue en la consola Intellivision.
16 bits
3.3 MHz
National IMP-4
Grupo de varios chips que forman una CPU.
4 bits
500 kHz
Intel 4040
Evolución del Intel 4004.
4 bits
740 kHz
Motorola 6800
Primer chip de Motorola, competidor directo en el mercado del Intel 8080.
8 bits
1 MHz
Texas Intrumets TMS1000
Calculadora en un chip de TI, su precio marcó la caída de los otros fabricantes de calculadoras, al conseguir poner una en el mercado a mitad de precio.
4 bits
400 kHz
National Semiconductor IPC-16A/520, "Pace"
PACE corresponde a "Procesamiento y elemento de control", fue el primer 16 bits comercial en un solo chip. Disponía de cuatro acumuladores de uso general, estaba vagamente basado en IMP-16, que a su vez lo estaba en las Data General Nova.
16 bits
National Semiconductor ISP-8A/500, "SC/MP"
El procesador SC/MP podía reducir su reloj hasta detenerse, no fue muy usado, pero fue elegido por Sinclair para su primer ordenador, el MK-14.
16 bits
1975
Intersil 6100
Familia de procesadores y chips de apoyo, que era compatible a nivel de instrucciones con el PDP-8.
12 bits
4 MHz
Signetics 2650
Usado en varios proyectos de construcción de hardware y artículos de programación en revistas como Electronics Australia y Elektor, donde se vendieron varios kits relacionados, lo convirtieron en muy popular en Australia. Disponía de 7 registros de 8 bits de propósito general, aunque sólo 4 eran visibles en cualquier momento. Usaba un bus de direcciones de 15 bits, por lo que solo podía direccionar 32 KB.
8 bits
1.2 MHz
Rockwell PPS-8
La serie de procesadores Parallel Processing System estaban diseñados para el cálculo paralelo, por lo que eran muy usado en calculadoras.
8 bits
256 kHz
Fairchild F-8
Otro de los mas extraños, carecía de bus de datos, usando otro sistema de señales para reducir el número de líneas. Fue el procesador mas vendido en 1977, y el usado en la primera consola con cartuchos intercambiables, la Fairchild Channel-F.
8 bits
2 MHz
RCA CDP 1801
Necesitaba 2 chips para forman una CPU.
8 bits
2 MHz
MOS 6501/6502
Clon del Motorola 6800, es el usado en muchos de los primeros equipos, como el Apple I y II, Commodore PET, 16 y 64. La diferencia entre ambos procesadores es la distribución de los pines.
8 bits
1 MHz
Hewlett Packard BPC
Un procesador híbrido, diseñado para poder adaptarse a los requerimientos de los clientes, usando varios chips para ello.
16 bits
10 MHz
1976
RCA CDP 1802
Más conocido como el COSMAC (Complementary Symmetry Monolithic Array Computer), es uno de los pocos que se siguen fabricando actualmente.  El 1802 tiene una arquitectura diferente, sincroniza con cualquier velocidad de reloj, por lo que podía ralentizarse o hasta pararse sin problemas. Usa 16 registros de 16 bits, debiendo establecerse el uso de cada uno antes de comenzar a usarlos.
8 bits
6.4 MHz
Zilog Z80
El procesador mas usado de la historia.
8 bits
2.5 MHz
Texas Instruments TMS9900
Introducido en junio de 1976, es una versión del procesador usado en los minis de TI de la serie 990. Se usó como procesador de la serie TI-99/4 y TI-99/4A.
16 bits
3.3 MHz
Signetics 8X300
Fue diseñado para ser un microcontrolador muy rápido, por lo que no puede considerase un microprocesador. Podía podría buscar, decodificar y ejecutar una instrucción en sólo 250 ns, por lo que en un ciclo de reloj podía leer la entrada de un dispositivo, modificarla, y enviar la salida a otro dispositivo.
8 bits
8 MHz

2 comentarios:

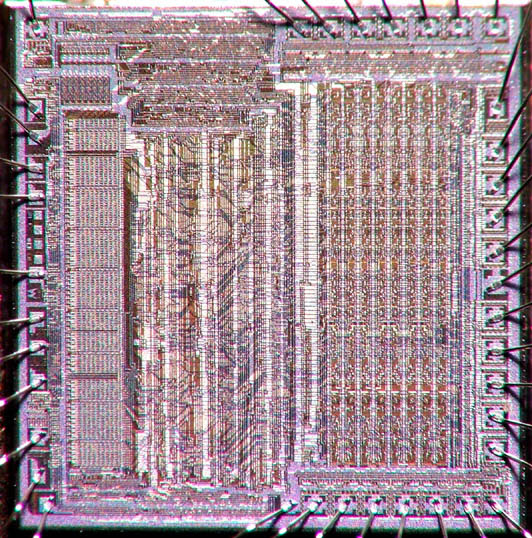

  1. Great page! You will be interested to know that the photo you have for "Zilog Z80" is actually an "Inmos T400" transputer. See http://www.classiccmp.org/transputer/t400.htm – for an image of the Z80 there’s an image here: http://www.sharpmz.org/z80glass.htm
