viernes, 28 de septiembre de 2012

Historia de la Informática: Primera generación en la Europa del Este

Indice de entradas sobre Historia de la Informática


Tras la Europa central, le toca a los del la Europa del este, tras el telón de acero se pusieron en marcha algunos ordenadores de primera generación. No hay demasiada información en webs no rusas, y el ruso es uno de los muchos idiomas que no hablo.

1951

En Rusia se pone en marcha su primer ordenador, el MESM, Malaya Elektronno-Schyotnaya Mashina (Pequeña Máquina Electrónica de Cálculo), un prototipo que daría lugar a las series BESM y STRELA. Comenzada en 1948 por Lébedev, que anteriormente había desarrollado en 1945 un ordenador analógico para resolver ecuaciones diferenciales. Aunque ideado como un prototipo de investigación, tras las pruebas iniciales se fue ampliando continuamente, sobre todo para alcanzar requisitos propuestos por el ejercito ruso. Como todos los proyectos en la Rusia del momento, la falta de recursos se suplía con el entusiasmo y buen hacer los los técnicos.

La MESM tiene la arquitectura de von Neumann, aunque negaron conocer sus escritos hasta completar la máquina. Ocupaba 60 m², usaba unos 6000 tubos, 2500 triodos y 1500 diodos, consumiendo 25kW. Generaba tanto calor que consumía casi lo mismo para su refrigeración, y tuvieron que quitar parte del techo de la sala para facilitarla. Su unidad Aritmético-Lógica operaba en paralelo en lugar de en serie como era habitual en la época, guardaba los datos en binario en palabras de 63 bits, que podía partir en dos palabras de 31 bit, la memoria principal usaba como secundaria un tambor magnético. Usaba aritmética de punto fijo y con números de 16 bits más signo. El formato de la instrucción era de 3 direcciones, con 20 bits para cada comando, de los que los 4 primeros eran el código de la operación, los 5 siguiente la dirección del primer operando, los 6 siguientes la del segundo operando, y los 5 restantes la dirección para guardar el resultado. Como unidad de entrada usaba tarjetas y cintas perforadas, y para la salida una impresora electromecánica o un curioso dispositivo fotográfico.
Panel de control junto a la unidad principal de la MESM

1952

Dentro de la serie BESM (Máquina de Calcular Electrónica de Alta Velocidad) se pone en marcha el primer prototipo, el BESM-1 con unas 5000 lámparas, capáz de realizar 10.000 operaciones por segundo, para lo que consumía unos 35 kW. Era una ampliación del MESM, disponía de una Unidad Aritmético Lógica que trabajaba en paralelo y una unidad aritmética de punto flotante. Era una computadora binaria con palabras de 39 bits, que trabajaba con números en coma flotante con una estructura de 32 bits para la mantisa mas 1 bit de signo, y 5 bits para el exponente mas 1 bit de signo. Tenía tenía un formato de instrucción de tres direcciones, de los 39 bits, 6 eran de código de operación y disponía de tres punteros de 11 bits cada uno lo que le permitía direccionar 2048 posiciones de memoria. La memoria principal eran 70 tubos de retardo de mercurio,ya que disponían de pocos tubos Williams que se reservaron para la STRELA (de uso militar). Esta memoria era de 1.024 palabras, aunque se cambió luego por tubos Williams y ya en 1957 por núcleos de ferrita ampliándose hasta 2.047 palabras. Disponía de 4 unidades de cinta magnética y dos unidades de tambor magnético de 5.120 palabras, lector de cinta perforada e impresoras.
Lébedev en el panel de control del BESM-1
1953
En Rusia lanzan el STRELA (flecha), sería el primer mainframe de producción en Rusia. Diseñado por Yuri Bazilevsky, diseñador jefe de la serie de computadoras Ural. Entre 1953 y 1957 se construyeron 7 máquinas. Contaban con 6.200 válvulas y 60.000 diodos semiconductores, trabajando a una velocidad de 2.000 operaciones por segundo. Usaba aritmética de coma flotante con palabras de 43 bits, 34 bits + signo para mantisa y 6 mas signo para exponente. Disponía de una memoria de tubos Williams de 2.048 palabras, como dispositivos de entrada usaba tarjetas perforadas y cintas magnéticas, pero también se podía programar como una memoria ROM, a partir de una matriz de diodo. La salida de datos era por cinta magnética, tarjeta perforadas o impresora. La última versión del Strela usaba un tambor magnético de 4.096 palabras, girando a 6.000 rpm.

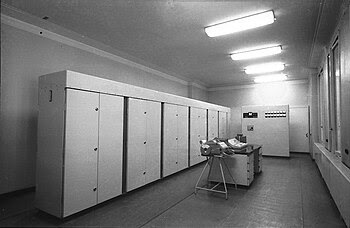

Un sistema completo

1958

Se lanza la BESM-2, modelo de producción del anterior BESM-1, fabricándose 67 unidades hasta 1962 en que cesa su producción. Era muy similar al prototipo, pero se redujo el número de tubos de vacío a 4000, se aumentó el de diodos de germanio, y se instaló directamente memoria de núcleos magnéticos, con 2047 palabras de capacidad.

La BESM-2, el sofá solo era para la foto

1959

En Rusia lanzan la Ural series, con los modelos Ural-1 a Ural-4, muy similares entre si, fabricados entre 1959 y 1964. Se construyeron 139 equipos, y fue muy usada en todos los paises de la Europa del Este, llegando algunos hasta a América Latina. Especializada en aplicaciones científicas, podían efectúa hasta 12.000 operaciones de coma flotante por segundo, trabajando en binario con una unidad de coma flotante diseñada expresamente para esta serie. Usaba palabras de 40 bits, que podían contener o bien un valor numérico o bien dos instrucciones de 20 bits cada una, usando en la memoria principal núcleos de ferrita. La máquina ocupaba casi 100 metros cuadrados, alimentada por corriente trifásica con 30kW de consumo. Para la entrada/salida disponía de un teclado, cinta perforada y magnética, impresora. El segundo astronauta húngaro, Charles Simonyi, llevó cintas de papel de su computadora Ural-2 al espacio para ayudarle a recordar su pasado. Esta serie se modernizó para usar transistores en los modelos Ural-11 a Ural-14 producidos entre 1964 y 1971.
Las lámparas en una URAL-1

1960

En la antigua Yugoslavia (actualmente en la zona Serbia) se lanzó la CER-10 (Computador Electrónico Digital), que mezclaba relés, tubos y transistores. Su construcción duró 5 años dirigida por Tihomir Aleksić. Tras el primer prototipo, se siguió mejorando hasta llegar en 1963 a la máquina final, que se mantuvo operativa hasta 1967. Hoy día se encuentra expuesto en el Museo de Ciencia y Tecnología de Belgrado. La máquina usaba 1750 tubos de vacío y 1500 transistores de germanio. Usaba memoria de núcleos magnéticos con 4096 palabras de 30 bits, siendo capaz de efectuar 1600 sumas por segundo.

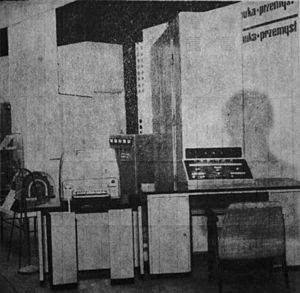

La máquina en 1963

1962

En Polonia se pone en marcha la UMC-1 (Máquina universal decimal) con lámparas de vació, a la que siguió la UMC-10 ya con transistores. En esta máquina se usó por primera vez números negabinarios (base negativa), con base -2. Por desgracia no encuentro información de esta máquina.


Esta es una imágen de la máquina.

lunes, 24 de septiembre de 2012

Historia de la Informática: Primera generación en Europa (IV)

Indice de entradas sobre Historia de la Informática


Con esta entrada termino con los equipos de primera generación que he encontrado fabricados en Europa Central (en aquella época la que estaba al oeste del telón de acero), salvo los británicos que he puesto en las entradas junto a los americanos.

1957


En Dinamarca su primer ordenador lo crea la empresa Regnecentralen lanza el DASK, Dansk Algoritmisk Sekvens Kalkulator (Calculadora de Secuencia Algorítmica Danesa), basado en el sueco BESK, al tardar 2 años en desarrollarse se introdujeron muchas mejoras, por lo que al final fue bastante diferente. Sus 2.500 tubos y 1.500 diodos le confirieron un peso de 3 toneladas y media, requiriendo alimentación trifásica de 15kW. Usaba una memoria principal de núcleos magnéticos, con 1024 palabras de 40 bits y 5μs de tiempo de acceso, direccionable como 1024 palabras o 2048 medias palabras. Como memoria secundara disponía de un tambor magnético que giraba a 3000rpm con 8.192 palabras de 40 bits. Como periféricos usaba una cinta de papel de 5 bits y un teletipo, a lo que se añadió mas adelante unidades de cinta magnética, tarjetas perforadas e impresoras. Disponía de dos registros acumuladores y tres registros de índice para direccionar saltos. Una instrucción requería 20 bits, de los cuales usaba 7 bits para el código de operación, 11 bits para la dirección de memoria y 2 bits para el registro de índice. Podía realizar una suma o resta en 56 µs, multiplicar o dividir en 364 µs, además de incluir operaciones para desplazamiento binario y conjunción bit a bit. En el corría uno de los primeros compiladores del ALGOL.

El DASK expuesto en un museo danés, a la izquierda abajo el tambor.



En Italia Olivetti finaliza su primer prototipo de la que luego sería una gran máquina de segunda generación. La ELEA-9001 mezclaba lámparas en la CPU, que era cableada directamente, con transistores en las unidades de cinta que usaba en los periféricos. Se instaló en el almacén de la empresa en Ivrea para su gestión, operando durante 6 años.
El cuadro de control de la ELEA-9001

En Francia la empresa SEA lanza el CAB-3018, su primera máquina para uso comercial. Fue usado para simulación en la industria aeronáutica en empresas como Nord-Aviation o Matra. Se sabe que una máquina se llevó al Sahara, para realizar el seguimiento de unas pruebas de misiles, pero no he encontrado mas información ni imágenes.

1958

En Francia SEA lanza sus CAB-3000. El modelo 3030 se desarrolló para uso comercial, se conocen dos ventas del mismo, y el 3040 para uso científico. No tengo mas referencias de estas máquinas.

1959

En Alemania Zuse produce un único modelo bajo pedido especial de la antigua Z11 con relés, ya fuera de su catálogo de producción centrada en las Z21 a lámparas, y el desarrollo de sus nuevas Z22 a transistores que lanzó poco después. Este único modelo fue llamado Z12, y fue vendido a la empresa alemana Carl Schenck AG, ubicada en  Darmstadt (la empresa sigue existiendo).
Consola de la Z12



En Italia Olivetti pone en marcha la ELEA-9002, su segundo prototipo, este bastante mas avanzado, pero en ese momento ya era tarde para lanzar en producción un ordenador de lámparas, por lo que se decidió no pasarlo a producción, diseñando a cambio el siguiente modelo completamente a transistores, el ELEA-9003, que si se vendió con relativo éxito en Italia.
La ELEA-9002 funcionando en la sede de Olivetti
Estas máquinas son las últimas que he encontrado de primera generación en Europa Central. Las próximas entradas serán sobre equipos de primera generación de la Europa del Este, y luego sobre equipos Japoneses de primera generación.

martes, 18 de septiembre de 2012

Historia de la Informática: Primera generación en Europa (III)

Indice de entradas sobre Historia de la Informática


Históricamente de la primera generación en Europa solo se hablaba de los equipos ingleses, pero vemos que en Alemania, Francia o Suecia se hicieron cosas muy interesantes. Seguimos con mas equipos:

1955

En Alemania Zuse lanza la Z22, su primera máquina con lámparas. No hubo ninguna entre la Z11 y la Z22, lo que me reafirma en la idea de que cambia el primer dígito con los cambios tecnológicos. Esta máquina fue la primera máquina comercial en usar memoria de núcleos magnéticos, solo máquinas no de producción, sobre todo las militares, la usaron antes. Usaba 600 lámparas, y disponía de una memoria RAM de 14 palabras de 38 bits, apoyada por una memoria de tambor magnético de 38 kbytes, trabajando a 3 kHz sincronizada con la rotación del tambor. Como novedad, usaba refrigeración líquida, con una conexión a una tubería de agua como método de enfriamiento interno. Los datos de entrada se introducían por tarjetas o directamente a la memoria de tambor o a la de núcleos magnéticos por medio de un teclado. La Z22 usaba tubos Williams para mostrar la memoria y el estado de salida. Disponía de un conjunto de instrucciones que la hacía fácilmente programable. Los 32 bits de una instrucción se repartían en 5 campos: los primeros 2 bits debían ser siempre 10 binario, el segundo campo de 5 bits contenía una condición, el tercer campo de 13 bits contenía el símbolo de la operación, el cuarto campo de 5 bits contenía una dirección de memoria principal, y el último campo de 13 bits contenía una dirección de memoria en el tambor. De esta manera una instrucción podía acceder u operar con cualquier cosa. Se diseñó uno de los primeros sistemas de programación de bajo nivel, un lenguaje ensamblador llamado Freiburger Code (Código de Friburgo), apropiado para el desarrollo de aplicaciones matemáticas.

Una Z22 expuesta en la Universidad de Ciencias Aplicadas de Karlsruhe (Alemania).


En Francia SEA entrega dos ordenadores, el CAB-1011, diseñado expresamente para tareas de criptografía para el servicio secreto francés, entregado en julio de 1955, y que se retiró en 1965. Antes de su entrega oficial, en 1953 Gloess diseñó para esta máquina el primer algoritmo de código hash (hashcode) de la historia. A partir del CUBA, se fabrican tres unidades del SEA CAB-2200, que se venden en dos versiones diferentes. No he encontrado imágenes de ninguna de estas máquinas.

1956

En Suecia entra en marcha el SMIL, Siffermaskinen i Lund (Máquina Numérica de Lund), un IAS desarrollado por la Unversidad de Lund. Fue presentada en agosto de 1956, y se mantuvo en funcionamiento hasta 1970. Era una máquina bastante avanzada, lo que le permitió en febrero de 1962 el desarrollo para ella de un compilador de ALGOL 60. No se conserva completo, pero partes de la máquina están expuestas en el  Museo de la Técnica en Malmo. No he encontrado imágenes de ninguna de esta máquina.


Quedan pocas máquinas, en la siguiente entrada acabo con los ordenadores europeos (salvo los británicos) de primera generación.

lunes, 17 de septiembre de 2012

Log de reparaciones: Dos Nomad Para me1chiah

Desde los foros de briconsola el usuario me1chiah me solicitó el cambio de la pantalla en dos Sega Nomad, para lo que me remitió las dos consolas y dos pantallas:


Encargado Julio de 2012 Finalizado 15/09/2012 Precio 12€


Aparatos..............: (1) Sega Nomad
(2) Sega Nomad
(3) Pantalla 3.5"
(4) Pantalla 3.5"
N/Serie
N/Serie

Solicitado.............: Cambiar las pantalla de las Nomad por las suministradas. La consola (1) ya se le había efectuado el cambio, pero no funcionaba, la pantalla no sacaba imagen.
Efectuado............:
  • Se desmonta la pantalla (3), se quita la pantalla ya cambiada anteriormente en la consola (1), se reemplaza por la nueva pantalla, y funciona cuando quiere
  • Se desmonta la pantalla (4), se quita la pantalla original de la consola (1), se reemplaza por la nueva pantalla, funciona perfectamente.
  • Se descubre que en la consola (1) es problema del circuito de alimentación, tiene una pista cortada que a veces hace contacto y otras no, se hace un puente y ya funciona.
  • Nota: Estas pantalla solo se encienden al recibir señal de AV, al estar pensadas para las cámaras de marcha atrás de los coches, ahorran energía, pero en el arranque de la Nomad se enciende y apaga hasta que carga ya el juego, y en el Sonic se apagan al cambiar de nivel, eso no hay forma de evitarlo.
Montaje..............:
Enchufada a una SNES con el StarWars

La otra pantalla con el mismo juego

La pantalla pegada en su lugar, no hice
fotos del desmontaje, pero es sencillo.
Ojo no la pongáis al revés, y de que
este centrada.

Encima va la placa de control,
a la derecha se aprecia que le he
quitado tres botones, sirven para
el ajuste de brillo y contraste, no hay
sitio para ponerlos.

En los laterales, al quedar al aire al
estar sobre la pantalla, el pegote de
cola es mas grande, no importa mientras
no sobresalga por encima, esa cola
no es conductora.

Los tres hilos, el amarillo es la entrada
de vídeo, el rojo +5V y el gris la
masa. Están pegados con mas cola
para que no molesten al cerrar.

Esta es una de las dos placas de la
consola, se aprecia que al quitar la
pantalla se ha cortado el cable, yo
en la otra lo he desoldado.

Aquí van las soldaduras de los tres
hilos

Detalle del cable de vídeo, pegado
para que al cerrar no moleste. La
señal se toma del conector de salida
de la consola, con el conector de
salida hacia arriba, del segundo por la
derecha de la fila de abajo.

Detalle de los cables de alimentación,
pegados también. Los 5V se toman de
la salida del interruptor, tiene tres pines,
el de la derecha de los tres. La masa
del conector de entrada, tiene 3 pines,
el de la izquierda, o de cualquier punto
de masa de la consola.

Vista general de la pantalla, las
fotos no le hacen justicia

En esta si se aprecia mejor, la calidad
de la imagen es mucho mejor que
la original.


jueves, 13 de septiembre de 2012

Historia de la Informática: Primera generación en Europa (II)

Indice de entradas sobre Historia de la Informática


Seguimos con los equipos de primera generación constituidos en Europa, salvo los Ingleses que se comentaron con los americanos, al estar muy influidos unos por otros.

1954

En Alemania Zuse entrega la primera unidad de su Z11, aunque se presentó oficialmente en la Feria de Hannover de en 1957, siendo su primer ordenador en ser producido en serie. Es una mejora del Z5, construido totalmente con relés sin componentes mecánicos (por ese cambio de tecnología supongo que hay un salto en la numeración, y no hay ningún Zuse entre el Z5 y el Z11). Se vendieron 48, la mayoría en Alemania Occidental, aunque se sabe que 8 fueron entregados a países vecinos, incluidos los del bloque del Este, y que una se entregó en Japón. Aunque la primera máquina usaba programación cableada, en el resto se añadió un controlador de cinta, lo que la hizo una máquina programable. Usaba sistema binario, con palabras de 27 bits, y disponía de 26 registros de memoria.
La máquina, mucho mas compacta que las anteriores.
En Suecia se pone en marcha el BESK, Binär Elektronisk Sekvens Kalkylator (Computadora Electrónica de Secuencia Binaria), un IAS que fue el primer computador de uso general en Suecia. Sucedor del BARK, pero usando tubos vacíos en vez de relés. Cuando se pudo en marcha fue el mas rápido del momento, cosa habitual en todos los modelos de la época. Se usó desde 1953 hasta 1966. Era una máquina de 40 bits de palabra, aunque usaba instrucciones de 20 bits, por lo que cada posición de memoria guardaba dos instrucciones. Inicialmente se diseñó con memoria de tubos Williams Ingleses, con 40 tubos de cátodo y 8 tubos de respaldo, pero se consideró insuficiente y antes de su finalización se reemplazó por memoria de ferrita (para cumplir los plazos contrataron a amas de casa con experiencia en hacer punto). Era capaz de hacer una suma en 56 μs y una multiplicación en 350 μs. La máquina contenía 2400 tubos y 400 diodos de germanio, con un consumo de 5 KW.

Panel de contro de la BESK
En Francia la empresa Société d'électronique et d'Automatisme, que había sacado al mercado algún ordenador analógico, por encargo del ministerio de defensa francés construye el CUBA, Calculatrice Universelle Binaire de l'Armement (Calculadora Binaria Universal para el Armamento. Era una calculadora programable con arquitectura serie, usando números binarios de 24 o 48 bits mas signo. Usaba memoria de Tubo Williams, y una memoria caché de tambor magnético de 32K palabras de 25 bits, suministrado por Ferranti, que fue reemplazada por un banco de 16 registros programables, que podía actuar como registros índice para mejorar la programación. El procesador incluía un sumador y un multiplicador de 50 bits. trabajaba a 100 KHz, usando tubos de vacío y diodos de germanio (fabricados por Philips). Como entrada de datos usaba una unidad de cinta perforada fabricada por Ferranti.

No he encontrado fotos de la máquina, este es uno de los manuales originales

Seguiré en otras entradas, que quedan mas máquinas europeas de primera generación (y sigo encontrando alguna mas por fortuna), antes de entrar en el bloque del este y en Asia, con Japón y la India.

martes, 11 de septiembre de 2012

Historia de la Informática: Primera generación en Europa (I)

Indice de entradas sobre Historia de la Informática


En las entradas anteriores he presentado con mas detalle las Zuse Z1 y Z3, y las primeras máquinas Americanas y Británicas, ahora repasaré las máquinas de primera generación que se fabricaron en Europa, sin incluir las británicas ni la del Europa del este.

1938

En Alemania se construye la Zuse Z1, primer ordenador de la historia, del que ya he hablado, y que no llegó a funcionar bien.

1939

En Alemania Zuse construye la Z2, inacabada

1941

En Alemania Zuse Z3, primera máquina plenamente operativa. Las tres máquinas fueron destruidas en los bombardeos de Berlín, junto a sus planos.

1945

Tras la guerra, en Alemania Zuse monta su empresa y fabrica la Z4. Es una reconstrucción de la Z3 con algunas mejoras, de la que solo se fabrico una unidad, pero fue la primera en ser vendida a la Escuela Politécnica Federal de Zúrich, en Suiza. Esta máquina pesaba una tonelada, y fue retocada a lo largo de su vida, que se alargó hasta 1959, añadiendo una unidad lectora de tarjetas por ejemplo. Ampliaba el conjunto básico de instrucciones de la Z3, para poder manejar periféricos, siendo capaz de ejecutar hasta 1000 instrucciones por hora (una cada 3'6 segundos de media). Disponía de una memoria de 500 palabras de 32 bits. La entrada de datos era a través de un teclado decimal, de lector de cinta, o a través de tarjetas perforadas, y la salida era por una máquina de escribir eléctrica modificada. Actualmente se encuentra en el museo alemán de Múnich.

La Z4 original, expuesta en el museo de Múnich

1950

En Alemania Zuse fabrica la Z5, una mejora de la Z4 pero seis veces mas rápida, siendo también mas compacta y potente, y fue la primera computadora de la historia en ser fabricada bajo pedido. Fue el último modelo electromecánico de Zuse, los posteriores usaban ya solo relés. El ordenador fue comprado por una empresa para ayudar en el diseño de cristales ópticos de precisión.  El Z5 usaba los mismos principios que la Z4, pero usaba como entrada una lectora de tarjetas. Disponía de saltos condicionales y cinco bucles de subrutinas. trabajaba a una frecuencia de 40 Hz, manejando números en coma flotante de 36 bits. Podía realizar una suma en 0'1 segundos, una multiplicación en 0'4 segundos, y una división en 0'7 segundos. Consumía 5000 Watios, pesando 2 toneladas.
La Z5, fotografía publicitaria de su época

En Suecia desarrollan la BARK, Binär Automatisk Relä Kalkylator (Calculadora Binaria Automática con Relés), una calculadora programable con 5.000 relés telefónicos estándar. Era una máquina de 32 bits, que podía realizar una suma en 150 ms y una multiplicación en 250 ms. Disponía de una memoria con 50 registros de uso general, además de otros 100 para constantes. En una posterior expansión se le duplicó la memoria. Como anécdota en sueco BARK significa corteza. En 1954 el mismo equipo construyó un ordenador general, y luego crearon la empresa Facit.

Trabajando con la Bark

1951

En Francia Bull, fabricante de tabuladoras de tarjetas, presenta la Gamma 2, un prototipo de calculadora de tarjetas perforadas. No he encontrado mas información ni imágenes sobre este prototipo, al año siguiente lanzó su primera máquina de producción.

1952

En Francia Bull lanza la Gamma 3, una calculadora de tarjetas perforadas que tubo bastante éxito, vendió mil unidades. Comenzó como calculadora programable para unidades de tarjetas, y evoluciono hacia un ordenador de uso general. Era muy similar a la IBM 604. No usaba programa en memoria, sino de programa cableado, disponiendo de instrucciones o pasos de programa, y de una memoria de datos formada por registros de 12 dígitos decimales. Funcionaba acoplado a un lector de tarjetas, que le proporcionaba la información del reloj, normalmente una tabuladoras de la serie 150 que trabajaban a 2'5Hz. El modelo base Gamma 3A disponía de 4 registros de memoria y 32 pasos de programa, el modelo Gamma 3M podía usar hasta 32 registros de memoria añadiendo de 1 a 3 armarios de expansión. El modelo Gamma 3B disponía de 24 registros de memoria y 128 pasos de programa.
La máquina abierta, cada panel de mantenimiento de la izquierda está lleno de lámparas.

Seguiré en otras entradas

lunes, 10 de septiembre de 2012

Log de reparaciones: Baterias Sega Nomad

Desde los foros de Zona de Vicio me encargaron un montaje, el usuario mortalmorcilla me pidió que le montara un paquete de baterías para la Nomad, a partir de uno que había visto en un foro. En ese foro se usaba una batería de una cámara, lo que reduce el peso, pero disminuye la duración, además de la necesidad de usar el cargador propio de la cámara, yo en su lugar he montado esto:


Encargado Julio de 2012 Finalizado 08/09/2012 Precio 57€ material, 6€ montaje


Aparato................: Alimentación con baterías Sega Nomad Sin N/Serie
Solicitado.............: Montar un alimentador con baterías recargables para la Sega Nomad, junto a un cargador apropiado
Efectuado............:
  • Se compra por eBay la caja porta pilas/baterías en USA, cuesta 30€, un pequeño robo pero como no hay otra opción, menos mal que no pagó aduanas.
  • Se compra por 18€ un paquete de 6 baterías recargables de NiMh, 1.2v 2100 mAh, marca Panasonic Infinium, recargables mas de 1000 veces, con baja corriente de auto-descarga y muy bajo efecto memoria. Las hay mucho mas económicas, desde 8€, pero estas son de muy buena calidad, durarán mucho mas que las baratas, proporcionando mas tiempo de juego.
  • Se compra un alimentador multivoltaje de 1A (con la caja grande para que quepa el nuevo circuito dentro), mas los componentes necesarios para montar el cargador, total 9€.
  • Se monta el circuito del cargador, se adapta dentro del alimentador, se adapta el paquete de baterías añadiendo un conector para su carga.
Funcionamiento...:
  • Al enchufarlo a la red, ya esta disponible, no hay que seleccionar nada en ningún sitio para que cumpla sus dos funciones.
  • Cuando se conecta el cable del cargador al paquete de baterías (no hace falta sacarlo de las Nomad), desconecta la alimentación de las baterías y las pone en carga, en ese momento se enciende el led de carga.  El cargador proporciona una corriente de 200 mA y 9 voltios al paquete de baterías, y tras entre 10 y 12 horas se ha completado la carga, y se apaga el led de carga. Si se mantiene la carga mas horas no hay problemas.
  • Se puede usar el alimentador para alimentar la Nomad con 9 voltios en cualquier momento, incluso durante la carga, ya que la consola consume 500mA, el cargador 200mA, y el alimentador es de 1A.
Montaje..............:
Este es el paquete para las pilas/baterías,
el oficial de Sega.

Primero le efectúo los agujeros
para que entren los pines del conector
Jack para la carga.

Le corto el alambre del conector
positivo, y le sueldo dos hilos al
alambre, de esta manera puedo usar
el interruptor del conector Jack para
cortar la alimentación durante la carga.

Ahora le sueldo el cable al conector
negativo de la batería.

El resultado con el conector pegado
en su lugar, los tres hilos los he
desoldado de los alambres, los he
soldado al conector, y luego los he
recortado y vuelto a soldar a los
alambres, para que queden lo mas
corto posible.

El aparato con las baterías dentro,
listo para su uso.

Este es el alimentador que voy a
adaptar para uso como cargador
y/o alimentador.

Por dentro se ve que es un
alimentador normal, no estabilizado,
los cuatro diodos y el condensador,
con un selecto de voltaje y otro de polaridad.

Primer paso, elimino los dos
selectores de voltaje y polaridad,
ya que irán directos.

La salida va directa con la polaridad
adecuada en el cable, y el selector
se ha reemplazado por un hilo.

Vista del cargador de baterías de
NiMh, muy pocos componentes
son necesarios, un circuito de
Elektor muy usado.

El circuito dentro, los dos hilos
son la entrada de corriente al
alimentador
Las dos salidas, la jack es para la
carga, el otro es para alimentar
la Nomad, se pueden usar
ambos a la vez.
El conjunto preparador.

Al enchufarlo, se enciende la luz
de encendido.

Mientras se cargan las baterías, se
enciende el otro led de carga,
ambos son rojos para que el
consumo sea reducido.



jueves, 6 de septiembre de 2012

¿Que es la electricidad? o como usar una verdad como arma

No hablo de temas no relacionados con el blog, pero tras una entrada en un foro de los que participo, os presento una forma de usar la verdad como prueba de lo contrario a lo que es, y de paso reflexionamos algo sobre la electricidad.

En Estados Unidos hay gente para todo, conocéis seguro a los interpretadores literales de la Biblia de todo tipo (como los Testigos de Jehová, Cuákeros o Amish), o los seguidores de los extraterrestres, pero los hay mas raros, los hay convencidos de que en las profundidad es de la tierra hay avanzadas civilizaciones (teoría intraterreste), o lo que creen que la tierra es plana (mirar su Web).

Entre los grupos religiosos cristianos, una serie de ellos son de la rama de los Creacionistas (su opuesto son los Evolucionistas), que creen que Dios creó el mundo así como es de golpe, con sus rocas y sus animales tal y como están hoy (incluyendo a los fósiles para despistar un poco). Los Creacionistas tienen una amplia implantación en EEUU, y han influido en su sistema educativo, mas en unos estados que en otros, de forma que deben enseñar la evolución y la creación al mismo nivel en muchos sitios.

Disponen hasta de universidades privadas con su sistema de enseñanza, como la Bob Jones University en Carolina del Sur. Esta universidad publica un libro titulado "Science 4 for Christian Schools" (Ciencia 4 para las Escuelas Cristianas), donde todo termina en el mismo lugar, "esto es así por que así lo hizo Dios". El número 4 se refiere al curso, aunque no se las equivalencias con el sistema español. Hay de todas las asignaturas, supongo que en el de matemáticas 1+1=2 por que Dios lo creó así, y realmente es sencillo explicar los axiomas matemáticos, esto es así por que Dios lo creó así, aunque no se como se explica una derivada en términos religiosos.

Voy a hablar de un trozo en el que se explica la electricidad, no está completo, solo el principio del capítulo, aunque si estáis interesados, podéis adquirir el libro en Amazon:



     "La electricidad es un misterio. Nadie la ha observado u oído ni sentido nunca. Sólo podemos ver y oír y sentir lo que la electricidad hace. Sabemos que hace que brillen las bombillas y que se calienten las planchas y que los teléfonos suenen. Pero no podemos decir como es la electricidad en si misma.

      Ni tan siquiera podemos decir de dónde viene la electricidad. Algunos científicos creen que el Sol puede ser la fuente de la mayor parte de la electricidad. Otros piensan que el movimiento de la Tierra produce algo de ella. Todo lo que sabemos es que la electricidad parece estar en todas partes y que hay muchas formas de sacarla a la luz."



El primer párrafo es rigurosamente cierto, notamos sus efectos, pero no la vemos ni tocamos, nadie ha visto nunca un electrón, y mucho menos una carga eléctrica. Sabemos que la electricidad es un movimiento de cargas, pero no sabemos realmente qué es una carga eléctrica, ni sabemos porque un quark tiene 1/3 de carga, o por que un protón tiene una carga positiva completa y un neutrón no tiene carga, cuando ambos están formados por 3 Quarks cada uno.

El segundo párrafo ya tiene imprecisiones, no muy graves, pero son las que empiezan a manipular el tema hacia donde ellos desean:

  • La electricidad viene de las cargas que están en las partículas subatómicas, aunque no sabemos lo que es una carga ni porque está allí, por que hay varios tipos, por que la carga del electrón es esa y no otra, etc. La energía en cualquiera de sus formas es un gran misterio para la ciencia, la teoría cuantica nos acerca a ella, pero seguimos sin saber lo que es realmente.
  • Sabemos que el Sol genera mucha electricidad, el viento solar son partículas cargadas en su mayoría, lo único que se le puede achacar a la frase es que no es la fuente de la mayor parte, sino el mayor generador del sistema solar.
  • Los científicos si que saben que el núcleo de la tierra en movimiento genera electricidad, y esa electricidad es la que produce el campo magnético de la tierra.
  • Totalmente cierto que está en todas partes, ya que sabemos que por todas partes hay átomos y otras partículas subatómicas, y muchas de esas partículas tienen cargas, por tanto electricidad. Por otro lado, conocemos muchas maneras de generar la electricidad.

Literalmente, lo que dicen es bastante cierto, lo malo es por que lo dice, no tiene sentido mantener el creacionismo como dogma de fe, cuando realmente las pruebas son abrumadoras y tampoco es incompatible con la religión, la Iglesia Católica la acepta por ejemplo, pero los interpretadores literales no pueden salirse de un libro escrito hace muchos años, por muchas personas diferentes, modificado seguramente en cada copia que se ha efectuado del mismo, y cuando además se basan en una traducción, lo que siempre altera el original, y que fue escrito con un objetivo muy diferente al de ser la base de la ciencia.

miércoles, 5 de septiembre de 2012

He llegado a las 50.000 visitas

Ayer llegué a las 50.000 visitas en mi blog, aunque por desgracia no son todas reales, ya que los puñeteros rusos con sus Web para generar tráfico están haciendo visitas todos los días, pero no son tampoco significativas.

Lo mejor es que en los últimos 6 meses me he mantenido por encima de las 4.000 visitas mensuales de media, incluso quitando mayo que por RetroMadrid subió mucho el tráfico:

      MES    VISITAS
    mar-12    3.771
    abr-12    4.021
    may-12    5.845
    jun-12    3.901
    jul-12    4.402
    ago-12    4.526
