Caja de ampliación Amstrad CPC (3)

ESQUEMAS DE LAS FUENTES

Una vez las pruebas iniciales concluidas, comienzo el primer prototipo real. Tras analizar un poco lo que necesito, me decido por construir yo mismo las fuentes de alimentación de 5 y 12 voltios, para poder usar los transformadores en otros montajes. En la caja final sale mas económico usar una fuente de un PC, se encuentran desde unos 12 Euros nuevas, como el consumo del aparato mas la disquetera es muy bajo, entre uno y dos amperios, la fuente de un PC capaz de dar 14 amperios irá muy desahogada, y no necesitará mantener el ventilador continuamente encendido, creo que no necesita ni el ventilador. También he localizado un alimentador de 5 y 12 voltios a 2 amperios, un poco más cara (sale por unos 20 Euros) pero similar en tamaño a un alimentador de portátil, pequeño y compacto.

Primer paso las fuentes de alimentación. Usaré el esquema clásico con los reguladores 7805 y 7812, puente rectificador, condensador de tanque, regulador con un radiador para mejorar la refrigeración y un diodo para protegerlo de corrientes inversas. Esto es suficiente, pero añadiré condensadores de filtro para mejorar el rizado de salida y un diodo led. La fuente de 12 es muy sencilla al ser solo de 1 amperio:



COMPONENTES:

• TR1 – 18V 1A
• PR1 – 400V 1A
• C1 – 2000uF/63V
• C2 – 100K
• C3 – 100uF/63V
• IC1 – LM7812
• R1 - 330 Omnios
• D1 – 1N4007
• D2 – Led rojo

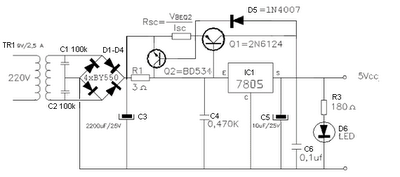

La fuente de 5 voltios está pensada para dar 2 amperios, el regulador soporta uno, por tanto se puede usar este esquema, que incluye un transistor de potencia, que soporta los 2 amperios, usando la entrada del regulador para dirigirlo. Además, se añade otro transistor, para evitar que el de potencia reciba un cortocircuito que lo machaque:



COMPONENTES:

• TR1 – 9V 2’5A
• C1 – 100k
• C2 – 100k
• C3 – 2200uF, 25V
• C4 – 470F
• C5 – 10uF, 25V
• C6 – 0,1uF
• R1 – 3 Omnios
• R2 – 4 Omnios
• R3 – 180 Omnios
• D1-D4 – 4xBY550
• D5 – 1N4007
• D6 – Led Rojo
• Q1 – 2N6124
• Q2 – BD531
• IC1 – 7805

Yo simplifico un poco, quito los dos condensadores de filtro de la entrada, y en lugar de los transistores uso dos reguladores de 5 voltios en paralelo, que es igual de efectivo, me da los 2 amperios, y creo es un poco más sencillo, solo hay que unir los dos reguladores entre sí, pata con pata (bueno, separándolos un poco para que tengas sitio los dos radiadores) y ya tenemos la fuente.



COMPONENTES:

• TR1 – 9V 2’5A
• C1 – 2200uF, 25V
• C2 – 470F
• C3 – 10uF, 25V
• C4 – 0,1uF
• R1 – 180 Omnios
• D1-D4 – 4xBY550
• D5 – 1N4007
• D6 – Led Rojo
• IC1-IC2 – 7805
